Τμήματα κιβωτίων εργαλείων
>
|
| Τόπος καταγωγής | ΤΖΙΑΝΓΚΣΟΥ ΚΙΝΑ |
| Μάρκα | Guangda |
| Πιστοποίηση | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

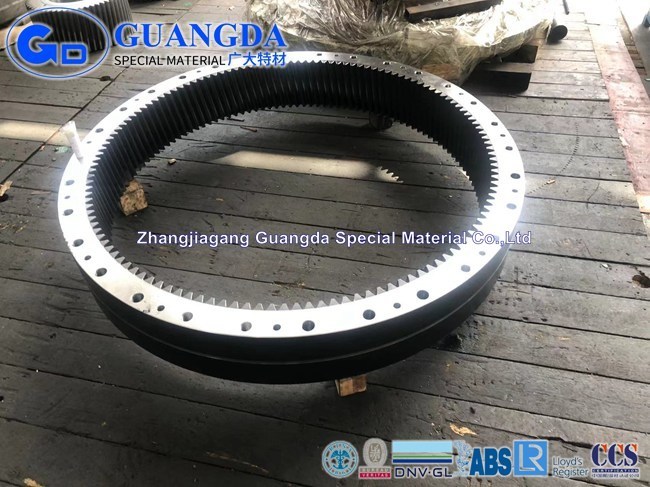

Προσαρμοσμένος εσωτερικός δακτύλιος υψηλής ακρίβειας για πλανητικό κιβώτιο ταχυτήτων
Σφυρηλάτηση ανεμογεννητριών για χημική σύνθεση 42CrMo4
| Πρότυπο | Όνομα προορισμού χάλυβα | Αριθμός | ντο | Σι | Mn | Π | μικρό | Cr | Μο | Ni |
| EN10083 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
| EN10083 | 42CrMoS4 | 1,7227 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | 0,02-0,04 | 0,90-1,20 | 0,15-0,30 | - |
| Πρότυπο | Όνομα ονομασίας χάλυβα | Αριθμός | ντο | Σι | Mn | Π | μικρό | Cr | Μο | Ni |
| EN10250 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,035 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
Σφυρηλάτηση ανεμογεννητριών Προδιαγραφές γραναζιών ακριβείας
| Εσωτερικά γρανάζια και εσωτερικές σφήνες | |||
| Αλεσμα | Διάπλαση | Τρίξιμο δοντιών | |
| Μέγιστο OD | 5000 χλστ | 2400 χλστ | 5000 χλστ |
| Μέγιστο πλάτος προσώπου | 2200 χλστ | 1100 χλστ | 2200 χλστ |
| Μέγιστη ενότητα | Μ35 | Μ24 | Μ35 |
| AGMA leval/DIN leval | DIN3962 ΤΑΞΗ 8 | DIN3962 ΤΑΞΗ 8 | DIN3962 ΤΑΞΗ 4 |
| Φινίρισμα επιφάνειας δοντιού | Ra3.2 | Ra3.2 | Ra0.4 |
| Μέγιστη γωνία έλικας | +30°/-45° | 0° | ±45° |
Τύποι γραναζιών ακριβείας
| |
Planetary Gear Τα πλανητικά γρανάζια, που ονομάζονται επίσης επικυκλικά γρανάζια, χρησιμοποιούνται σε πολύπλοκες εφαρμογές που απαιτούν ομαλή μετάδοση ροπής, όπως συστήματα μετάδοσης κίνησης και μεταδόσεις αυτοκινήτων.Το γρανάζι που χρησιμοποιείται από τα πλανητικά γρανάζια ονομάζεται "Sun Spur", το οποίο περιβάλλεται από τρία και επιπλέον εξωτερικά γρανάζια που ονομάζονται planet gears |
| |
Εσωτερικός εξοπλισμός Τα πλανητικά γρανάζια, που ονομάζονται επίσης επικυκλικά γρανάζια, χρησιμοποιούνται σε πολύπλοκες εφαρμογές που απαιτούν ομαλή μετάδοση ροπής, όπως συστήματα μετάδοσης κίνησης και μεταδόσεις αυτοκινήτων.Το γρανάζι που χρησιμοποιείται από τα πλανητικά γρανάζια ονομάζεται "Sun Spur", το οποίο περιβάλλεται από τρία και επιπλέον εξωτερικά γρανάζια που ονομάζονται planet gears |
| |
Spur Gear Ο οδοντωτός τροχός, που ονομάζεται επίσης κιβώτιος ευθείας κοπής, είναι ο απλούστερος διαθέσιμος τύπος εργαλείων.Ευθεία όψη κατά μήκος του άξονα του γραναζιού, με ίσια δόντια σε ευθεία με τον άξονα.Άλλοι τύποι οδοντωτών τροχών μεταδίδουν κίνηση και ροπή πλευρικά μέσω της συμβατότητας με άλλα παράλληλα ευθυγραμμισμένα γρανάζια.Τέτοια γρανάζια είναι τα κύρια συστατικά των πλανητικών γραναζιών. |
| |
Spline Gear Τα γρανάζια είναι είτε κυλινδρικά είτε σε σχήμα ράβδου με ίσια δόντια που τους επιτρέπουν να μεταδίδουν την κίνηση πλευρικά τοποθετώντας μέσα σε εσωτερικές συσκευές ή γρανάζια. |
| |
Ελικοειδής εξοπλισμός Τα ελικοειδή γρανάζια είναι γρήγορα περιστρεφόμενα γρανάζια ικανά να υποστηρίζουν βαριά φορτία αποτελεσματικά και ομαλά.Διαθέτουν δόντια με κλίση προς τον άξονα του άξονα και τοποθετημένα σαν έλικα, έτσι το όνομα.Πιο αθόρυβα από πολλά άλλα γρανάζια, συμπεριλαμβανομένων των οδοντωτών τροχών, τα ελικοειδή γρανάζια είναι δημοφιλή με εφαρμογές που διαθέτουν τόσο ακτινικά φορτία όσο και ωστικά φορτία. |
| |
Διπλό ελικοειδές γρανάζι Τα διπλά ελικοειδή γρανάζια είναι ένας τύπος ελικοειδούς γραναζιού που έχει δύο ελικοειδή όψεις η μία δίπλα στην άλλη με ένα κενό μεταξύ τους.Οι γωνίες της έλικας σε κάθε όψη είναι πανομοιότυπες αλλά αντίθετες.Η χρήση ενός σετ δίδυμων ελικοειδών γραναζιών μειώνει τα φορτία ώσης και επιτρέπει ακόμη μεγαλύτερη επικάλυψη των δοντιών και ομαλότερη λειτουργία. |
Βασικό πλεονέκτημα για τα γρανάζια ακριβείας-Ολοκληρωμένη εφοδιαστική αλυσίδα
| τήξη | Δυνατότητα τήξης 500.000,00 τόνοι/έτος.Με δική του γραμμή τήξης από ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα και ειδικό χάλυβα. |
| Σφυρηλάτηση | Δυνατότητα σφυρηλάτησης 300.000,00 τόνοι/έτος.Με τις δικές του επαγγελματικές μηχανές σφυρηλάτησης 5000ton, 4500ton, 4000ton, 3600ton, 2000ton, 1000ton και μηχανές ελασματουργείου δακτυλίου και θα μπορούσαμε να κατασκευάσουμε μόνοι μας το τεμάχιο σφυρηλάτησης. |
| Τραχιά μηχανική κατεργασία | Τόρνευση, φρεζάρισμα, τρυπώντας διαφορετικά είδη του ακατέργαστου εξοπλισμού μηχανικής κατεργασίας περισσότερα από 100 σετ |
| Κατεργασία ακριβείας | Με τον πιο προηγμένο και σύγχρονο εξοπλισμό κατεργασίας ακριβείας των PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi, συμπεριλαμβανομένης της διαμόρφωσης γραναζιών, της κοπής γραναζιών, της λείανσης εργαλείων κ.λπ. |
| Γραμμή θερμικής επεξεργασίας | Με δικό του επαγγελματικό εξοπλισμό για θερμική επεξεργασία για ανόπτηση, κανονικοποίηση, σκλήρυνση, QT, ισοθερμική ανόπτηση, ανακούφιση από στρες, νιτρίωση, ενανθράκωση, σκλήρυνση θήκης κ.λπ. |
| Επιφανειακή επεξεργασία | Προηγμένες εγκαταστάσεις επίστρωσης όπως καθαρισμός υψηλής πίεσης, αμμοβολή και θερμικός ψεκασμός.Δυνατότητα πλήρους επεξεργασίας επιφάνειας. |
| Επιθεώρηση | UT, MT, Με όργανο μέτρησης με γρανάζια Gleason και ανιχνευτή τριών συντεταγμένων Hexagon |
Σχετικά με την Guangda
Η Guangda είναι ένας από τους κορυφαίους κατασκευαστές εργαλείων στην Κίνα. Κατασκευάζουμε διάφορα μεγέθη γραναζιών για διαφορετικές εφαρμογές σε πολλές πλατφόρμες.διαθέτουμε την εμπειρία και τους πόρους που απαιτούνται για να ανταποκριθούμε στις απαιτήσεις της επιχείρησής σας.Μπορείτε να βασιστείτε στους μηχανικούς μας και στις ομάδες ποιοτικού ελέγχου για την κατασκευή των υψηλής ποιότητας, προσαρμοσμένων εργαλείων που χρειάζεστε.
Δεσμευόμαστε να υπερβούμε τις ανάγκες σας σε τεχνολογία κατασκευής εργαλείων από την αρχή μέχρι το τέλος.Είτε το έργο σας απαιτεί υπηρεσίες όπως πλήρης σχεδιασμός, δημιουργία πρωτοτύπων, προπαραγωγή και παραγωγή γραναζιών, η Gear Motions έχει την τεχνογνωσία να χειρίζεται κάθε βήμα της διαδικασίας κατασκευής εργαλείων για να καλύψει τις ανάγκες σας.
Όλα τα προϊόντα κατασκευάζονται με τον πιο προηγμένο και σύγχρονο εξοπλισμό των PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi και αποτελεσματική τεχνική ομάδα με έμφαση στη οικονομικά αποδοτική παραγωγή. Η Guangda επιδιώκει την αριστεία και την καινοτομία με αυστηρό έλεγχο ποιότητας και την πιο προηγμένη τεχνολογία στον κλάδο.
Η Guangda έχει βαθιά και μακρά συνεργασία με τις NGC, Voith, Flender και ZF για την προμήθεια των ανταλλακτικών του κιβωτίου ταχυτήτων.Στην κινεζική αγορά, ο χάλυβας ανεμογεννητριών Guangda κατέχει την πρώτη θέση στην Κίνα για τη χωρητικότητα, την ποιότητα και το μερίδιο αγοράς. Και η Guangda είναι ο μεγαλύτερος προμηθευτής των τριών κορυφαίων πελατών στον κόσμο NGC, ZF και Siemens για τα ανταλλακτικά κιβωτίων ταχυτήτων.
Δακτυλιοειδές γρανάζι , γρανάζι κιβωτίου ταχυτήτων , γρανάζι Annulus , δακτυλιοειδές γρανάζι , δακτύλιος γραναζιού , εσωτερικός δακτύλιος γραναζιών
Υψηλής ποιότητας δακτυλιοειδής εξαρτήματα τελικής μετάδοσης κίνησης εκσκαφέα
Δακτύλιος για πλανητικό κιβώτιο ταχυτήτων
Προσαρμοσμένος εσωτερικός δακτύλιος υψηλής ακρίβειας για πλανητικό κιβώτιο ταχυτήτων
Wind Power Εσωτερικός οδοντωτός δακτύλιος γραναζιών
